Python Keras(TensorFlow)で作る
深層学習(Deep Learning)時系列予測モデル(その3)

GRUで1期先予測(1-Step ahead prediction)

Python Keras(TensorFlow)で作る深層学習(Deep Learning)時系列予測モデル(その3)GRUで1期先予測(1-Step ahead prediction)

時系列の深層学習(ディープラーニング)モデルの代表格がRNN(Recurrent Neural Network、リカレントニューラルネットワーク)です。RNNの構築方法1期先予測(1-Step ahead prediction)については、以下の記事でお話ししています。

Python Keras(TensorFlow)で作る
深層学習(Deep Learning)時系列予測モデル(その1)
RNNで1期先予測(1-Step ahead prediction)



RNN長期記憶が保持できない問題点を改善する形で登場したのがLSTM(Long Short Term Memory)です。LSTMの構築方法1期先予測(1-Step ahead prediction)については、以下の記事でお話ししています。

Python Keras(TensorFlow)で作る
深層学習(Deep Learning)時系列予測モデル(その2)
LSTMで1期先予測(1-Step ahead prediction)



LSTMには多くのバリエーションがあります。GRU(Gated Recurrent Unit)もその1つで、一般的なLSTMをシンプルにした感じのものです。シンプルにすることで、処理速度が速くなっています。

今回は、LSTMの計算コスト大きい問題を改善する形で登場したGRU(Gated Recurrent Unit)のモデル構築方法1期先予測(1-Step ahead prediction)予測についてお話しします。

GRU(Gated Recurrent Unit)とは?

GRULSTMの1種ですが、一般的なLSTMをよりシンプルにした感じのものです。

一般的なLSTMと異なるポイントは……

  • 記憶セルがない
  • ゲートが1つ少ない

一般的なLSTMでは、ユニットの記憶セル(C)ユニットの出力値(h)2つの状態を常に保持していました。これを1つにまとめ、記憶セル(C)というものがユニットの構造から消えました。

さらに、一般的なLSTMには、入力ゲート(input gate)および出力ゲート(output gate)忘却ゲート(forget gate)3つのゲートがありましたが、代わりに更新ゲート(update gate)リセットゲート(reset gate)というものを導入することで2つのゲートに減らしました。

要するに、GRUシンプルなLSTMということです。



モデル全般に言えることですが、複雑なモデルが良いわけでも、高精度な予測をするわけでもありません。理想は、シンプルだけど高精度なモデルです。



構築するGRUモデル

Keras(TensorFlow)GRUのデータセットは、以下のような3元構造が基本になっています。

[サンプル(samples),タイムステップ(time_steps),特徴量(features)]



時系列データ特徴量の1つとして、ラグ変数というものがあります。例えば、日販(1日の売上)であれば、「ラグ1の変数」とは「1日前の日販の変数」、「ラグ2の変数」とは「2日前の日販の変数」などです。

今回は、説明変数のない目的変数が1変量の時系列データを扱いますので、目的変数のラグ変数を作り説明変数として利用します。このとき、ラグ変数を特徴量(features)として扱うこともできますし、タイムステップ(time steps)として扱うこともできます。

ということで、以下の2種類のデータセットそれぞれで、GRUモデルを構築します。

  • ラグ変数を特徴量(features)とするGRUモデル
  • ラグ変数をタイムステップ(time steps)とするGRUモデル



サンプルデータ(前回と同じです)

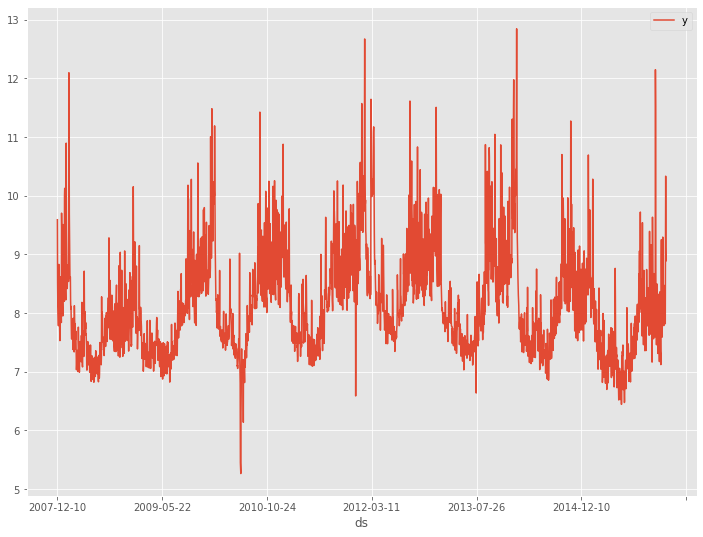

サンプルデータは、前回と同じPeyton ManningのWikipediaのPV(ページビュー)というProphetで提供されているサンプルデータ(example_wp_log_peyton_manning.csv)を使います。

facebook/prophetのGitHubからダウンロードして使って頂くか、弊社のHPからダウンロードして使って頂ければと思います。

facebook/prophetのGitHub上のデータ
https://github.com/facebook/prophet/blob/master/examples/example_wp_log_peyton_manning.csv

弊社のHP上のURLからダウンロード
https://www.salesanalytics.co.jp/bgr8

このデータセットは、説明変数のない目的変数が1変量の時系列データです。もちろん、目的変数は、日単位PV(ページビュー数)です。

PV(ページビュー数)ラグ変数を作り説明変数にします。要するに、過去のPVから未来のPVを予測する、ということです。



予測精度の評価指標(前回と同じです)

今回の予測精度の評価指標前回同じで、RMSE二乗平均平方根誤差、Root Mean Squared Error)とMAE平均絶対誤差、Mean Absolute Error)、MAPE平均絶対パーセント誤差、Mean absolute percentage error)を使います。

以下の記号を使い精度指標の説明をします。

  • y_i^{actual} ・・・i番目の実測値
  • y_i^{pred} ・・・i番目の予測値
  • \overline{y^{actual}} ・・・実測値の平均
  • n ・・・実測値・予測値の数

■ 二乗平均平方根誤差RMSE、Root Mean Squared Error)

\sqrt{\frac{1}{n}\sum_{i=1}^n(y_i^{actual}-{y_i^{pred}})^2}

■ 平均絶対誤差MAE、Mean Absolute Error)

\frac{1}{n}\sum_{i=1}^n|y_i^{actual}-{y_i^{pred}}|

■ 平均絶対パーセント誤差MAPE、Mean absolute percentage error)

\frac{1}{n}\sum_{i=1}^n|\frac{y_i^{actual}-{y_i^{pred}}}{y_i^{actual}}|



準備(前回と同じです)

もちろん、準備も前回と同じです。説明は、前回の記事を御覧ください。

以下、コードです。

#
# 必要なライブラリーの読み込み
#

import numpy as np
import pandas as pd

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import *
from tensorflow.keras.callbacks import EarlyStopping
from tensorflow.keras.utils import plot_model

from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_absolute_error
from sklearn.metrics import mean_squared_error
from sklearn.metrics import mean_absolute_percentage_error

import matplotlib.pyplot as plt
plt.style.use('ggplot') #グラフスタイル
plt.rcParams['figure.figsize'] = [12, 9] # グラフサイズ


#
# データセット読み込み
#

url = 'https://www.salesanalytics.co.jp/bgr8'
df = pd.read_csv(url)

#
# 前処理
#

## 変換
dataset = df.y.values #NumPy配列へ変換
dataset = dataset.astype('float32')    #実数型へ変換
dataset = np.reshape(dataset, (-1, 1)) #1次元配列を2次元配列へ変換

## ラグ付きデータセット生成関数
def gen_dataset(dataset, lag_max):
    X, y = [], []
    for i in range(len(dataset) - lag_max):
        a = i + lag_max
        X.append(dataset[i:a, 0]) #ラグ変数
        y.append(dataset[a, 0])   #目的変数
    return np.array(X), np.array(y)


## 分析用データセットの生成
lag_max = 365
X, y = gen_dataset(dataset, lag_max)


#
# データ分割
#

test_length = 30 #テストデータの期間

X_train_0 = X[:-test_length,:] #学習データ
X_test_0 = X[-test_length:,:]  #テストデータ

y_train_0 = y[:-test_length] #学習データ
y_test_0 = y[-test_length:]  #テストデータ

y_train = y_train_0.reshape(-1,1)
y_test = y_test_0.reshape(-1,1)


#
# 正規化(0-1の範囲にスケーリング)
#
## 目的変数y
scaler_y = MinMaxScaler(feature_range=(0, 1))
y_train = scaler_y.fit_transform(y_train)

## 説明変数X
scaler_X = MinMaxScaler(feature_range=(0, 1))
X_train_0 = scaler_X.fit_transform(X_train_0)
X_test_0 = scaler_X.transform(X_test_0)



GRU(ラグ変数:features)

中間層GRU層を持ったニューラルネットワークを、ラグ変数Xを特徴量(features)とした学習データで構築していきます。

構築したモデルは、テストデータで検証していきます。



GRU(ラグ変数:features)|データ準備

ラグ変数X特徴量(features)とした学習データテストデータを準備します。

以下、コードです。

# モデル構築用にデータを再構成(サンプル数、タイムステップ, 特徴量数)
X_train = np.reshape(X_train_0, (X_train_0.shape[0],1,X_train_0.shape[1]))
X_test = np.reshape(X_test_0, (X_test_0.shape[0],1,X_test_0.shape[1]))

print('X_train:',X_train.shape) #確認
print('X_test:',X_test.shape) #確認



以下、実行結果です。



X_trainが(samples=2510, time_steps=1, features=365)で、X_testが(samples=30, time_steps=1, features=365)ということです。

要は、ラグ変数を特徴量(features)として扱うということです。



GRU(ラグ変数:features)|モデル生成

ニュラールネットワークモデル定義し、定義したモデルコンパイルモデル生成します。

以下、コードです。LSTMの違いは3行目がLSTMからGRUに変わったところです。

# モデル定義
model = Sequential()
model.add(GRU(300,input_shape=(X_train.shape[1], X_train.shape[2])))
model.add(Dropout(0.2))
model.add(Dense(1, activation='linear'))

# コンパイル
model.compile(loss='mean_squared_error', optimizer='adam')

# モデルの視覚化
plot_model(model,show_shapes=True)



以下、実行結果です。



GRU(ラグ変数:features)|学習

学習データを使いモデルを学習します。

以下、コードです。

# EaelyStoppingの設定
early_stopping =  EarlyStopping(monitor='val_loss',
                                min_delta=0.0,
                                patience=2)

# 学習の実行
history = model.fit(X_train, y_train,
                    epochs=1000,
                    batch_size=128,
                    validation_split=0.2,
                    callbacks=[early_stopping] ,
                    verbose=1,
                    shuffle=False)



今学習したモデルの、学習結果を出力します。

以下、コードです。

# 学習結果の出力
model.summary()

plt.plot(history.history['loss'], label='Train Loss')
plt.plot(history.history['val_loss'], label='valid Loss')
plt.title('model loss')
plt.ylabel('loss')
plt.xlabel('epochs')
plt.legend(loc='upper right')
plt.show()

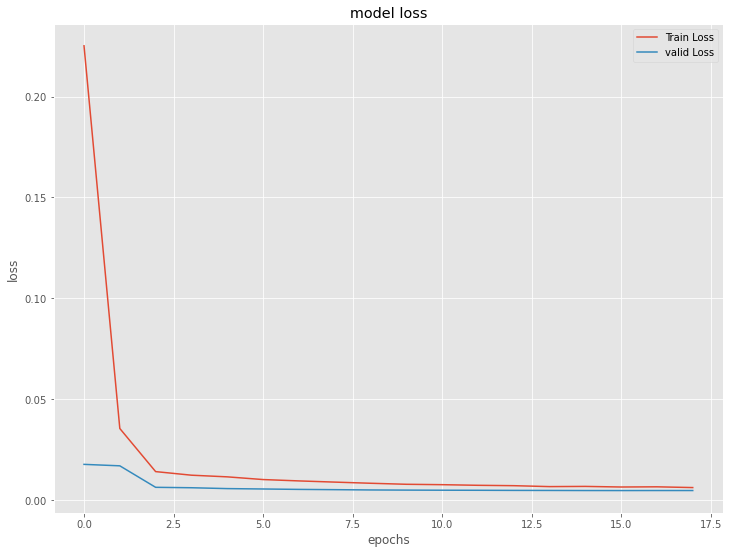

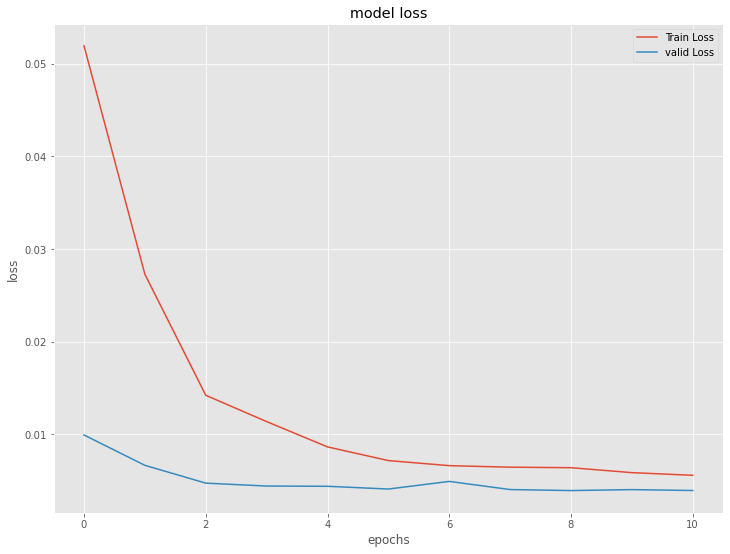

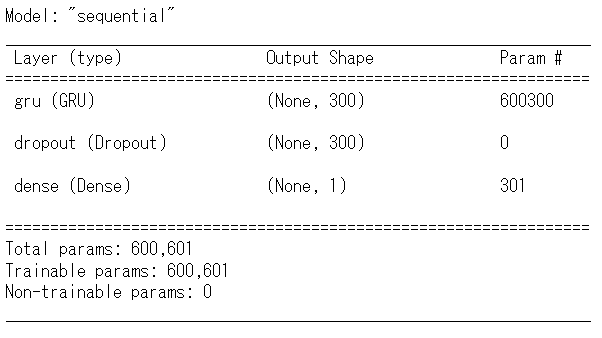

以下、実行結果です。



GRU(ラグ変数:features)|検証

学習したモデルを、テストデータで検証します。

以下、コードです。

# テストデータの目的変数を予測
y_test_pred = model.predict(X_test)

y_test_pred = scaler_y.inverse_transform(y_test_pred)
y_test = scaler_y.inverse_transform(y_test)

# テストデータの目的変数と予測結果を結合
df_test = pd.DataFrame(np.hstack((y_test,y_test_pred)),
                       columns=['y','Predict'])

# 指標出力
print('RMSE:')
print(np.sqrt(mean_squared_error(y_test, y_test_pred)))
print('MAE:')
print(mean_absolute_error(y_test, y_test_pred))
print('MAPE:')
print(mean_absolute_percentage_error(y_test, y_test_pred))

# グラフ化
df_test.plot(kind='line')

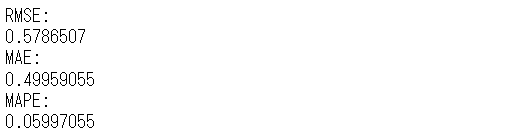

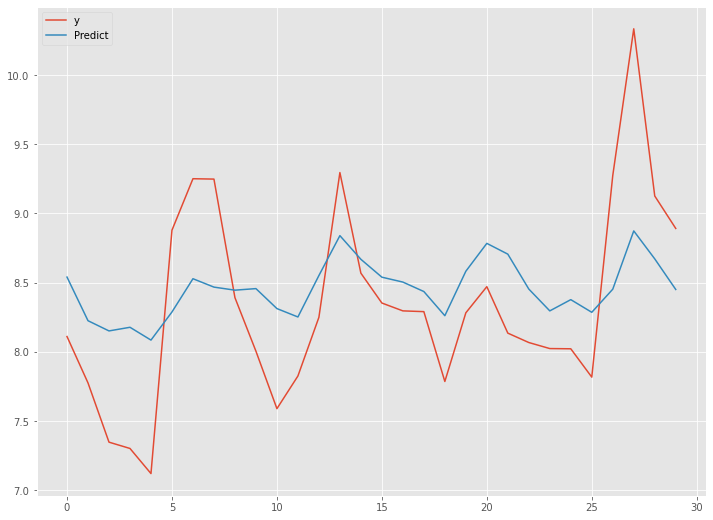

以下、実行結果です。



予測精度は、前回良かったLSTM(ラグ変数:time steps)と同等です。やや良いぐらいです。



GRU(ラグ変数:time steps)

中間層GRU層を持ったニューラルネットワークを、ラグ変数Xをタイプステップ(time_steps)とした学習データで構築していきます。

構築したモデルは、テストデータで検証していきます。



GRU(ラグ変数:time steps)|データ準備

ラグ変数Xタイプステップ(time_steps)とした学習データテストデータを準備します。

以下、コードです。

# モデル構築用にデータを再構成(サンプル数、タイムステップ, 特徴量数)
X_train = np.reshape(X_train_0, (X_train_0.shape[0],X_train_0.shape[1],1))
X_test = np.reshape(X_test_0, (X_test_0.shape[0],X_test_0.shape[1],1))

print('X_train:',X_train.shape) #確認
print('X_test:',X_test.shape) #確認



以下、実行結果です。



X_trainが(samples=2510, time_steps=365, features=1)で、X_testが(samples=30, time_steps=365, features=1)ということです。

要は、ラグ変数をタイプステップ(time_steps)として扱うということです。



GRU(ラグ変数:time steps)|モデル生成

ニュラールネットワークモデル定義し、定義したモデルコンパイルモデル生成します。

以下、コードです。

# モデル定義
model = Sequential()
model.add(GRU(300,input_shape=(X_train.shape[1], X_train.shape[2])))
model.add(Dropout(0.2))
model.add(Dense(1, activation='linear'))

# コンパイル
model.compile(loss='mean_squared_error', optimizer='adam')

# モデルの視覚化
plot_model(model,show_shapes=True)

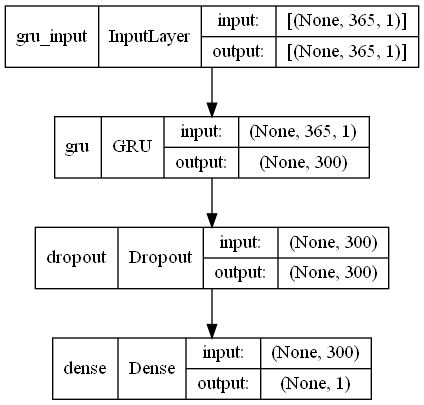

以下、実行結果です。



GRU(ラグ変数:time steps)|学習

学習データを使いモデルを学習します。

以下、コードです。

# EaelyStoppingの設定
early_stopping =  EarlyStopping(monitor='val_loss',
                                min_delta=0.0,
                                patience=2)

# 学習の実行
history = model.fit(X_train, y_train,
                    epochs=1000,
                    batch_size=128,
                    validation_split=0.2,
                    callbacks=[early_stopping] ,
                    verbose=1,
                    shuffle=False)



今学習したモデルの、学習結果を出力します。

以下、コードです。

# 学習結果の出力
model.summary()

plt.plot(history.history['loss'], label='Train Loss')
plt.plot(history.history['val_loss'], label='valid Loss')
plt.title('model loss')
plt.ylabel('loss')
plt.xlabel('epochs')
plt.legend(loc='upper right')
plt.show()

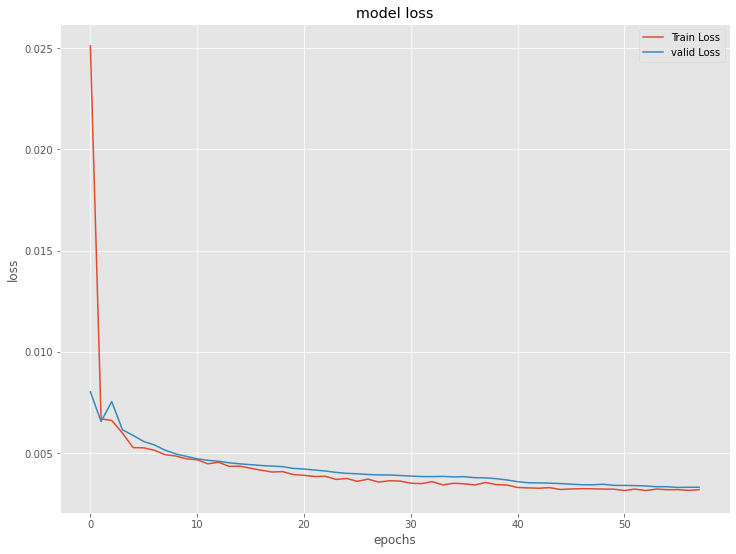

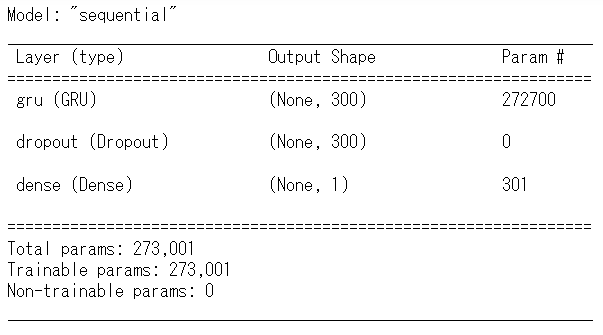

以下、実行結果です。



GRU(ラグ変数:time steps)|検証

学習したモデルを、テストデータで検証します。

以下、コードです。

# テストデータの目的変数を予測
y_test_pred = model.predict(X_test)

y_test_pred = scaler_y.inverse_transform(y_test_pred)
y_test = scaler_y.inverse_transform(y_test)

# テストデータの目的変数と予測結果を結合
df_test = pd.DataFrame(np.hstack((y_test,y_test_pred)),
                       columns=['y','Predict'])

# 指標出力
print('RMSE:')
print(np.sqrt(mean_squared_error(y_test, y_test_pred)))
print('MAE:')
print(mean_absolute_error(y_test, y_test_pred))
print('MAPE:')
print(mean_absolute_percentage_error(y_test, y_test_pred))

# グラフ化
df_test.plot(kind='line')

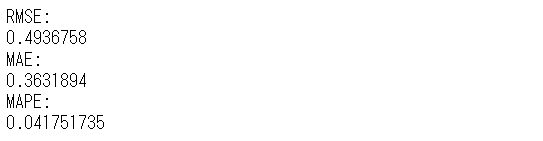

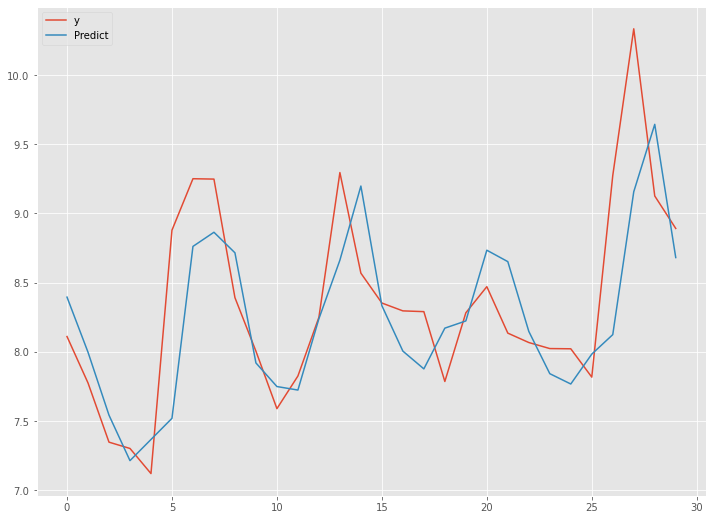

以下、実行結果です。



予測精度は、前回良かったLSTM(ラグ変数:time steps)より良くなっています。

前回および前々回含め、一番高精度だったのは、前々回のシンプルRNN(ラグ変数:time steps)です。



次回

今回は、LSTMの計算コスト大きい問題を改善する形で登場したGRU(Gated Recurrent Unit)のモデル構築方法1期先予測(1-Step ahead prediction)予測についてお話ししました。

次回は、1期先予測(1-Step ahead prediction)を拡張した複数先予測(Multi-Step ahead prediction)についてお話しします。予測で利用するモデルは、シンプルRNNおよびLSTMGRU3つです。ラグ変数time stepsとして扱います。
