Python Keras(TensorFlow)で作る
深層学習(Deep Learning)時系列予測モデル(その4)

多変量目的変数で複数先予測(Multi-Step ahead prediction)

Python Keras(TensorFlow)で作る深層学習(Deep Learning)時系列予測モデル(その4)  多変量目的変数で複数先予測(Multi-Step ahead prediction)

前回までは、simpleRNN・LSTM・GTUでモデル構築し1期先予測(1-Step ahead prediction)の方法について説明しました。

以下の記事は、simpleRNNでモデル構築し1期先予測(1-Step ahead prediction)の方法です。

以下の記事は、LSTMでモデル構築し1期先予測(1-Step ahead prediction)の方法です。

以下の記事は、GRUでモデル構築し1期先予測(1-Step ahead prediction)の方法です。

実務的には、1期先予測(1-Step ahead prediction)だけで十分なケースは少なく、複数先予測(Multi-Step ahead prediction)を実施するケースが多いでしょう。

例えば、日単位であれば明日だけでなく明日以降1週間や1ヶ月を予測する、月単位であれば来月だけでなく来月以降3ヶ月間や1年間を予測する、というケースです。

複数先予測(Multi-Step ahead prediction)の方法には、幾つかやり方があります。

その中の1つに、時系列の多変量予測モデルを1つ作る方法があります。言い換えると、目的変数yを多変量化(ベクトル化)し予測モデルを1つ作るということです。

ということで今回は、多変量目的変数で多期先予測(Multi-Step ahead prediction)の方法について説明します。

データセットとモデル

予測で利用するモデルは以下の3つです。

  • シンプルRNN
  • LSTM
  • GRU



インプットデータXアウトプットデータyを、データセットをそれぞれ準備する必要があります。

Keras(TensorFlow)RNN系のインプットデータXは、以下のような3元構造が基本になっています。

[サンプル(samples),タイムステップ(time_steps),特徴量(features)]



前回までは目的変数であるアウトプットデータyが1変量でしたが、今回はn変量になります。

[サンプル(samples),複数先(Multi-Step ahead)]



前回までは目的変数であるアウトプットデータyが1変量(1期先)でしたが、今回はn変量(複数先)になります。



時系列データ特徴量の1つとして、ラグ変数というものがあります。

例えば、日販(1日の売上)であれば、「ラグ1の変数」とは「1日前の日販の変数」、「ラグ2の変数」とは「2日前の日販の変数」などです。

目的変数のラグ変数を作り、インプットデータXアウトプットデータyを作っていきます。



例えば、以下のような日単位の時系列データがあったとします。

y(t=0),y(t=1),y(t=2),…

このとき、過去365日間のデータを使い、近未来30日間を予測するために、以下のようなデータセットを準備します。

インプットデータX アウトプットデータy
index x1 x2 x365 y1 y2 y30
0 y(t=394) y(t=393) y(t=30) y(t=29) y(t=28) y(t=0)
1 y(t=395) y(t=394) y(t=31) y(t=30) y(t=29) y(t=1)
2 y(t=396) y(t=395) y(t=32) y(t=31) y(t=30) y(t=2)
3 y(t=397) y(t=396) y(t=33) y(t=32) y(t=31) y(t=3)
4 y(t=398) y(t=397) y(t=34) y(t=33) y(t=32) y(t=4)
5 y(t=399) y(t=398) y(t=35) y(t=34) y(t=33) y(t=5)
6 y(t=400) y(t=399) y(t=36) y(t=35) y(t=34) y(t=6)
7 y(t=401) y(t=400) y(t=37) y(t=36) y(t=35) y(t=7)
8 y(t=402) y(t=401) y(t=38) y(t=37) y(t=36) y(t=8)
9 y(t=403) y(t=402) y(t=39) y(t=38) y(t=37) y(t=9)



サンプルデータ(前回と同じです)

サンプルデータは、前回と同じPeyton ManningのWikipediaのPV(ページビュー)というProphetで提供されているサンプルデータ(example_wp_log_peyton_manning.csv)を使います。

facebook/prophetのGitHubからダウンロードして使って頂くか、弊社のHPからダウンロードして使って頂ければと思います。

facebook/prophetのGitHub上のデータ
https://github.com/facebook/prophet/blob/master/examples/example_wp_log_peyton_manning.csv

弊社のHP上のURLからダウンロード
https://www.salesanalytics.co.jp/bgr8

このデータセットは、説明変数のない目的変数が1変量の時系列データです。もちろん、目的変数は、日単位PV(ページビュー数)です。

PV(ページビュー数)ラグ変数を作り説明変数にします。要するに、過去のPVから未来のPVを予測する、ということです。



予測精度の評価指標(前回と同じです)

今回の予測精度の評価指標前回同じで、RMSE二乗平均平方根誤差、Root Mean Squared Error)とMAE平均絶対誤差、Mean Absolute Error)、MAPE平均絶対パーセント誤差、Mean absolute percentage error)を使います。

以下の記号を使い精度指標の説明をします。

  • y_i^{actual} ・・・i番目の実測値
  • y_i^{pred} ・・・i番目の予測値
  • \overline{y^{actual}} ・・・実測値の平均
  • n ・・・実測値・予測値の数

■ 二乗平均平方根誤差RMSE、Root Mean Squared Error)

\sqrt{\frac{1}{n}\sum_{i=1}^n(y_i^{actual}-{y_i^{pred}})^2}

■ 平均絶対誤差MAE、Mean Absolute Error)

\frac{1}{n}\sum_{i=1}^n|y_i^{actual}-{y_i^{pred}}|

■ 平均絶対パーセント誤差MAPE、Mean absolute percentage error)

\frac{1}{n}\sum_{i=1}^n|\frac{y_i^{actual}-{y_i^{pred}}}{y_i^{actual}}|



準備

必要なライブラリーなどを読み込みます。

以下、コードです。

import numpy as np
import pandas as pd

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import *
from tensorflow.keras.callbacks import EarlyStopping
from tensorflow.keras.utils import plot_model
from tensorflow.python.keras.models import load_model

from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_absolute_error
from sklearn.metrics import mean_squared_error
from sklearn.metrics import mean_absolute_percentage_error

import matplotlib.pyplot as plt
plt.style.use('ggplot') #グラフスタイル
plt.rcParams['figure.figsize'] = [12, 9] # グラフサイズ



データセットを読み込みます。

以下、コードです。

# データセット読み込み
url = 'https://www.salesanalytics.co.jp/bgr8'
df = pd.read_csv(url)

# データ確認
df.info() #変数の情報
df.head() #データの一部

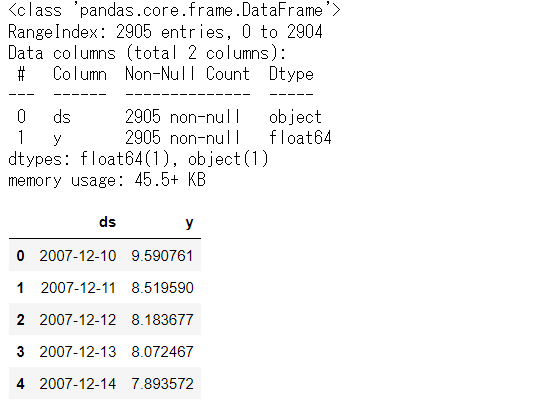

以下、実行結果です。



最低限の前処理とデータ分割

まず、データセットがデータフレームですので、配列へ変換したりします。

以下、コードです。

# 変換
dataset = df.y.values #NumPy配列へ変換
dataset = dataset.astype('float32')    #実数型へ変換
dataset = np.reshape(dataset, (-1, 1)) #1次元配列を2次元配列へ変換

dataset #確認

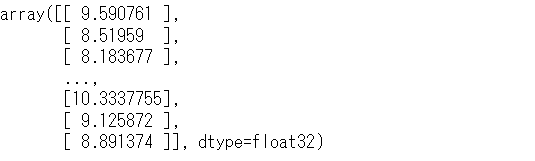

以下、実行結果です。



この時系列データのラグ変数を作り、インプットデータXアウトプットデータyを作っていきます。

ラグ変数からインプットデータXアウトプットデータyを作る生成関数を定義します。

以下、インプットデータXアウトプットデータyを作る生成関数のコードです。

# データセット生成関数
def gen_dataset(dataset, lag_max, forecast_horizon=1):
    X, y = [], []
    for i in range(len(dataset) - lag_max - forecast_horizon + 1):
        a = i + lag_max
        b = a + forecast_horizon
        X.append(dataset[i:a, 0]) #ラグ特徴量
        y.append(dataset[a:b, 0])   #目的変数
    return np.array(X), np.array(y)



先程準備した時系列データに対し、適用します。インプットデータXのラグの最大値(lag_max)は365日で、アウトプットデータyの予測期間(forecast_horizon)は30です。

以下、コードです。

# 分析用データセットの生成
lag_max = 365
forecast_horizon = 30
X, y = gen_dataset(dataset, lag_max, forecast_horizon)

print('X:',X.shape) #確認
print('y:',y.shape) #確認



以下、実行結果です。



Xは2511行(サンプル)×365列(変数)のデータで、yは2511行(サンプル)×30列(変数)のデータです。

このデータセットXとyを、学習データテストデータに分割します。直近100日間をテストデータにしています。

以下、コードです。

# データ分割
test_length = 100 #テストデータの期間

X_train_0 = X[:-test_length,:] #学習データ
X_test_0 = X[-test_length:,:]  #テストデータ

y_train = y[:-test_length,:] #学習データ
y_test = y[-test_length:,:]  #テストデータ



さらに、各変数を正規化します。今回実施する正規化は0~1の範囲に数値を収めるミニマックススケーリングです。0が最小値で、1が最大値になるように、元のデータを変換します。

以下、コードです。

# 正規化(0-1の範囲にスケーリング)

## 目的変数y
scaler_y = MinMaxScaler(feature_range=(0, 1))
y_train = scaler_y.fit_transform(y_train)

## 説明変数X
scaler_X = MinMaxScaler(feature_range=(0, 1))
X_train_0 = scaler_X.fit_transform(X_train_0)
X_test_0 = scaler_X.transform(X_test_0)



この学習データでモデルを構築し、構築したモデルをテストデータで検証していきます。



RNN/LSTM/GRU(ラグ変数:time steps)

予測で利用するモデルは以下の3つです。

  • シンプルRNN
  • LSTM
  • GRU

どのモデルがいいのかを検討し、最もいいモデルを詳しく見てみます。



データ準備

ラグ変数Xタイムステップ(time_steps)とした学習データテストデータを準備します。

以下、コードです。

# モデル構築用にデータを再構成(サンプル数、タイムステップ, 特徴量数)
X_train = np.reshape(X_train_0, (X_train_0.shape[0],X_train_0.shape[1], 1))
X_test = np.reshape(X_test_0, (X_test_0.shape[0],X_test_0.shape[1], 1))

print('X_train:',X_train.shape) #確認
print('X_test:',X_test.shape) #確認



以下、実行結果です。



X_trainが(samples=2411, time_steps=365, features=1)で、X_testが(samples=100, time_steps=365, features=1)ということです。

要は、ラグ変数をタイムステップ(time_steps)として扱うということです。



モデル検討

検討対象の3つのニュラールネットワークモデル定義します。

以下、コードです。

# 構築するモデル設定
models = [
    ['SimpleRNN',
         Sequential([
             SimpleRNN(300,input_shape=(X_train.shape[1], X_train.shape[2])),
             Dropout(0.2),
             Dense(forecast_horizon, activation='linear'),
         ])
    ],
    ['LSTM',
         Sequential([
             LSTM(300,input_shape=(X_train.shape[1], X_train.shape[2])),
             Dropout(0.2),
             Dense(forecast_horizon, activation='linear')
         ])
    ],
    ['GRU',
         Sequential([
             GRU(300,input_shape=(X_train.shape[1], X_train.shape[2])),
             Dropout(0.2),
             Dense(forecast_horizon, activation='linear')
         ])
    ],
]



定義したモデルコンパイルモデル生成します。生成したモデルはファイルとして出力(h5ファイル)していますので、後で呼び出して使えます。

以下、コードです。

for model_name, model in models:
    print()
    print(model_name)

    model.compile(loss='mean_squared_error', optimizer='adam')

    # モデルの視覚化
    plot_model(model,show_shapes=True)

    # EaelyStoppingの設定
    early_stopping =  EarlyStopping(monitor='val_loss',
                                min_delta=0.0,
                                patience=2)

    # 学習の実行
    history = model.fit(X_train, y_train,
                    epochs=1000,
                    batch_size=128,
                    validation_split=0.2,
                    callbacks=[early_stopping] ,
                    verbose=0,
                    shuffle=False)

    # 学習結果の出力
    model.summary()

    plt.plot(history.history['loss'], label='Train Loss')
    plt.plot(history.history['val_loss'], label='valid Loss')
    plt.title('model loss')
    plt.ylabel('loss')
    plt.xlabel('epochs')
    plt.legend(loc='upper right')
    plt.show()

    # テストデータの目的変数を予測
    y_test_pred = model.predict(X_test)
    y_test_pred = scaler_y.inverse_transform(y_test_pred)

    # テストデータの目的変数と予測結果を結合
    df_test = pd.DataFrame(np.hstack((y_test,y_test_pred)))

    # 指標出力
    print('RMSE:')
    print(np.sqrt(mean_squared_error(y_test, y_test_pred)))
    print('MAE:')
    print(mean_absolute_error(y_test, y_test_pred))
    print('MAPE:')
    print(mean_absolute_percentage_error(y_test, y_test_pred))

    # モデル保存
    filename = model_name + '.h5'
    model.save(filename)



以下、実行結果です。

SimpleRNN
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 simple_rnn (SimpleRNN)      (None, 300)               90600

 dropout (Dropout)           (None, 300)               0

 dense (Dense)               (None, 30)                9030

=================================================================
Total params: 99,630
Trainable params: 99,630
Non-trainable params: 0
_________________________________________________________________
RMSE: 0.76386267
MAE: 0.48583996
MAPE: 0.056325264
LSTM
Model: "sequential_1"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 lstm (LSTM)                 (None, 300)               362400

 dropout_1 (Dropout)         (None, 300)               0

 dense_1 (Dense)             (None, 30)                9030

=================================================================
Total params: 371,430
Trainable params: 371,430
Non-trainable params: 0
_________________________________________________________________
RMSE: 0.795182
MAE: 0.57333827
MAPE: 0.06934078
GRU
Model: "sequential_2"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 gru (GRU)                   (None, 300)               272700

 dropout_2 (Dropout)         (None, 300)               0

 dense_2 (Dense)             (None, 30)                9030

=================================================================
Total params: 281,730
Trainable params: 281,730
Non-trainable params: 0
_________________________________________________________________
RMSE: 0.7752715
MAE: 0.53294754
MAPE: 0.063870296



simpleRNNが最も予測精度が良い結果になっています。



検討し選択したモデル(simpleRNN)で検証

学習したモデル(simpleRNN)を、テストデータで検証します。

以下、先程生成したモデル(simpleRNN)を読み込むコードです。

# model読み込み
filename = 'simpleRNN.h5'
model = load_model(filename)



読み込んだモデル(simpleRNN)でテストデータを予測します。

以下、コードです。

# テストデータの目的変数を予測
y_test_pred = model.predict(X_test)
y_test_pred = scaler_y.inverse_transform(y_test_pred)

# 指標出力
print('RMSE:')
print(np.sqrt(mean_squared_error(y_test, y_test_pred)))
print('MAE:')
print(mean_absolute_error(y_test, y_test_pred))
print('MAPE:')
print(mean_absolute_percentage_error(y_test, y_test_pred))

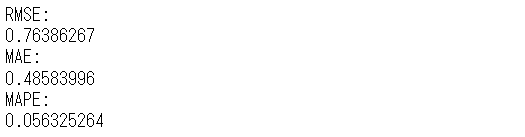

以下、実行結果です。

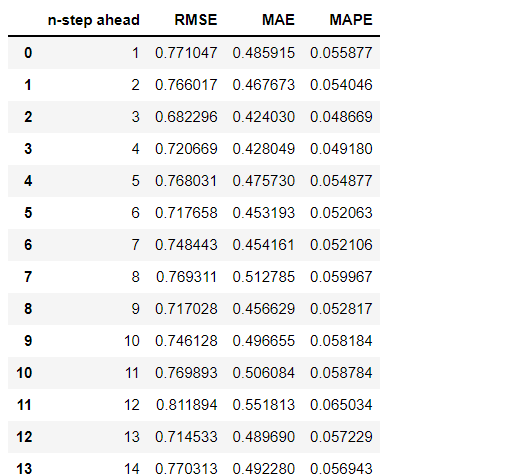

n期先予測別に精度を見てみます。

以下、コードです。

# 精度指標
testResult = []
for i in range(forecast_horizon):
    RMSE=np.sqrt(mean_squared_error(y_test[:,i], y_test_pred[:,i]))
    MAE=mean_absolute_error(y_test[:,i], y_test_pred[:,i])
    MAPE=mean_absolute_percentage_error(y_test[:,i], y_test_pred[:,i])
    testResult.append([i+1,RMSE,MAE,MAPE])

testResult = pd.DataFrame(testResult, columns=(['n-step ahead','RMSE','MAE','MAPE']))
testResult



以下、実行結果です。

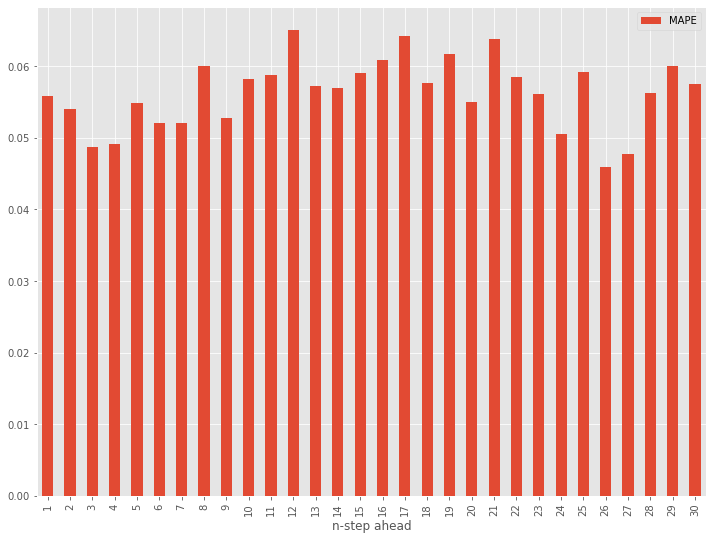

MAPEをグラフ化してみます。

以下、コードです。

# グラフ化
testResult.plot(x='n-step ahead', y='MAPE', kind='bar')



以下、実行結果です。

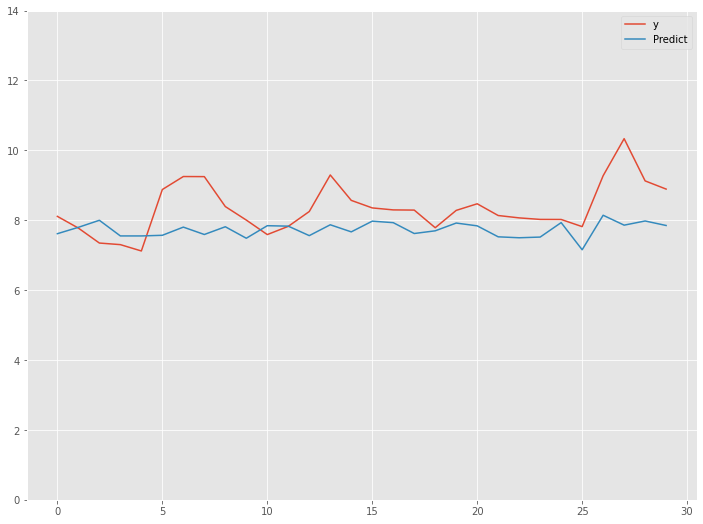

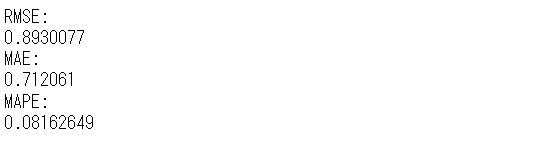

最後に、直近30日の精度を見てみます。

以下、コードです。

# 直近30日の実測値(y)と予測値(Predict)を結合
df_test_last = pd.DataFrame(y_test[test_length-1], columns = ['y'])
df_test_last['Predict'] = pd.DataFrame(y_test_pred[test_length-1])

# 指標出力
print('RMSE:')
print(np.sqrt(mean_squared_error(df_test_last.y, df_test_last.Predict)))
print('MAE:')
print(mean_absolute_error(df_test_last.y, df_test_last.Predict))
print('MAPE:')
print(mean_absolute_percentage_error(df_test_last.y, df_test_last.Predict))

# グラフ化
df_test_last.plot(ylim=[0,14])



以下、実行結果です。



まとめ

今回は、多変量目的変数で多期先予測(Multi-Step ahead prediction)の方法について説明しました。

複数先予測(Multi-Step ahead prediction)の方法には、別のやり方もあります。

その1つが、Seq2Seq とも呼ばれるEncoder-Decoder型RNN(LSTMやGRUを含む)モデルを構築し複数先予測をするというものです。

次回お話しします。
